COMMODORE C-64 + C-64 II

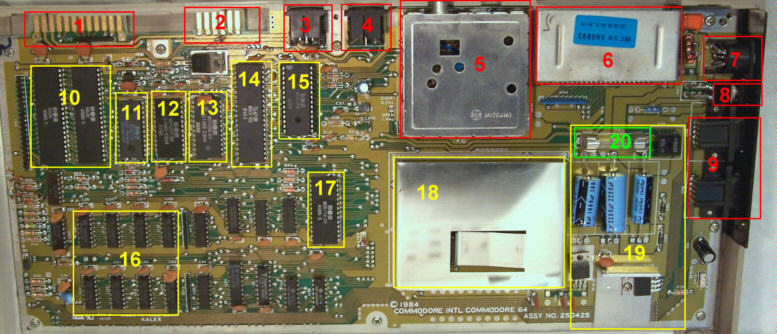

Hier die Platine des alten C-64
COMMODORE C-64 + C-64 II
Hier die Platine des alten C-64
|
|
User-Port | anbringen von Erweiterungsmodulen, usw. | |
|
|
Datasetten-Port | Kassettenrecorder zum Speichern von Daten | |
|
|
Serial Anschluss | Floppy, Drucker, Plotter, usw. | |
|
|
Video Anschluss | Bildausgabe: Monitor, TV Gerät | |
|
|
Hochfrequenz - Modulator | Antennenkabel Ausgang, TV Gerät | |
|
|
Expansion - Port | anbringen von Erweiterungsmodulen, usw. | |
|
|
Netzanschluss | Stromanschluss per Netzteil | |
|
|
An/Aus Schalter | Einschalten bzw. Ausschalten des C-64 | |
|
|
2 x Joystick Ports | Joystick, Maus, Trackball,Paddels,usw. | |
|
|
Ein-/Ausgabe Bausteine |
|
bedienen Einheiten wie Tastatur |
|
|
BASIC ROM | ||
|
|
Betriebssytem |
|
|
|
|
Zeichensatz ROM |
|
|
|
|
Mikroprozessor |
|
|
|
|
Speicherverwaltung PLA | ||
|
|
8 x ICs / 64 KByte RAM | diese 8 ICs bilden die 64 KByte RAM | |
|
|
Soundchip SID |
|
|
|
|
Videochip | Hinter der Abschirmung! | |
|
|
Spannungsregler |
|
|
| Gleichrichter | |||
|
|
Sicherung | ||

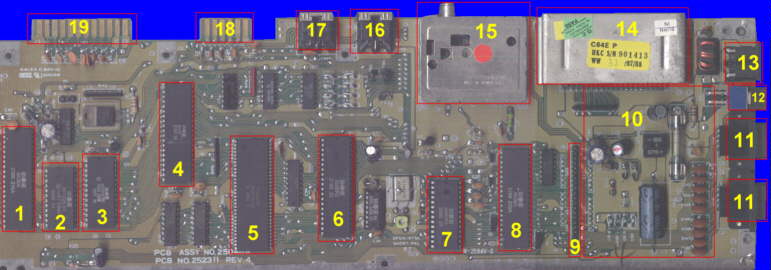

Der verbesserte
C-64 II mit
Platine und
neuer Chip Bestückung.
| 1 | Der I/O Baustein
für den seriellen Bus und den
User-Port: ein tradioneller CIA 6526 |
| 2 | Character - ROM |
| 3 | Basic - Interpreter und Betriebstystem in einem Rom |
| 4 | Microprozessor 6510 / 8500 |
| 5 | RAMSPEICHER - IC |
| 6 | Für die Bildschirmdarstellung 6569 / VIC 8565 |
| 7 | SID 6581 12 Volt / 8580 5Volt Versorgungsspannung |
| 8 | CIA 6526 für die Tastaturbedienung |
| 9 | Der Tastaturen Anschluss. Neu auf der rechten Seite |
| 10 | Die Spannungsversorgung des neuen C-64 |
| 11 | Joysticke Ports 2x |
| 12 | Powerschalter AN/AUS |
| 13 | Anschluss für das Netzgerät |
| 14 | Modulenport |
| 15 | HF - Antennenbuchse |
| 16 | Audio / Video - Anschluss für Monitor und TV |
| 17 | IEC - Serieller Anschluss für Laufwerk,Drucker, usw. |
| 18 | Datasetten Anschluss |
| 19 | Userport |
Für weitere neue Infos bin ich sehr Dankbar!
